Apogee Jam X

Wejście instrumentalne zamiast mikrofonowego

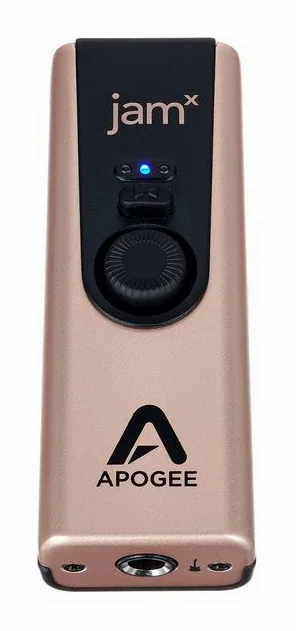

Czy w mieszkaniu można nagrać instrument bez ustawiania mikrofonu przy ścianie sąsiada? Apogee Jam X odpowiada na tę potrzebę jednym wejściem instrumentalnym 6,3 mm, monitoringiem bezpośrednim i zasilaniem z magistrali USB. To interfejs audio przeznaczony do rejestracji sygnału z instrumentu, a nie do podłączenia mikrofonu: nie ma wejścia mikrofonowego ani zasilania phantom.

W pokoju o powierzchni około dziesięciu metrów kwadratowych taki sposób pracy ogranicza liczbę elementów potrzebnych przy biurku i pozwala nagrywać bez mikrofonu zbierającego dźwięki z mieszkania. Nie oznacza to jednak, że urządzenie samo wycisza odgłosy otoczenia. Jego głównym zadaniem jest przesłanie sygnału instrumentalnego do komputera lub zgodnego urządzenia, a nie rejestracja głosu czy akustycznych źródeł dźwięku.

Monitoring i kompresor przy nagrywaniu

Jam X obsługuje zapis i odtwarzanie w konfiguracji 1x2, z częstotliwością próbkowania do 96 kHz i rozdzielczością bitową 24 bit. Przetwornik PureDIGITAL pracuje w tych maksymalnych parametrach. Maksymalne wzmocnienie (gain) wynosi 36 dB, a maksymalny poziom wejściowy 18 dBu.

Blend mode oraz monitoring bezpośredni mają ograniczać opóźnienie odsłuchu podczas nagrywania. W warunkach nocnych może to być przydatne, gdy odsłuch z komputera utrudnia praca z sygnałem na żywo. Do dyspozycji pozostaje jedno wyjście słuchawkowe 3,5 mm. Jego maksymalny poziom wynosi 8 dBu, czyli 1,9 Vrms, a moc 100 mW przy 32 Ω. Nie ma wyjść liniowych, więc odsłuch na monitorach studyjnych nie podłącza się bezpośrednio do Jam X.

Małe stanowisko i praca poza domem

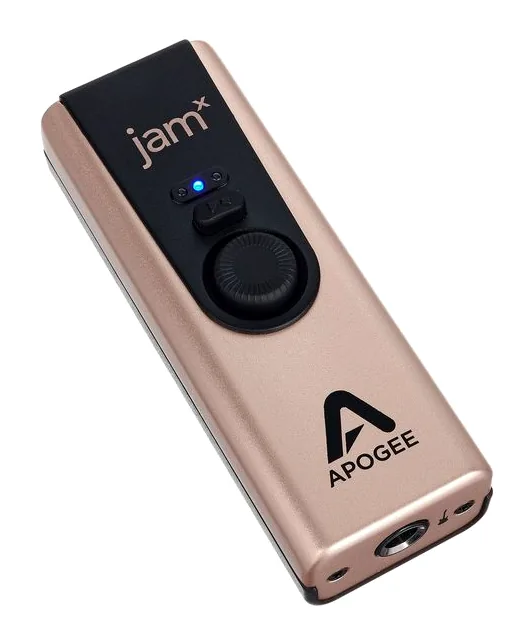

Metalowa obudowa ma wymiary 102 x 38 x 24 mm, a masa urządzenia wynosi 0,294 kg. Taki format zajmuje niewiele miejsca na biurku współdzielonym z rodziną i ułatwia schowanie interfejsu do torby. Zasilanie z magistrali USB eliminuje potrzebę osobnego zasilacza, którego w zestawie nie ma. W komplecie znajdują się przewody USB-A do Micro USB-B oraz USB-C do Micro USB-B.

Połączenie z komputerem prowadzi przez port Micro USB w standardzie USB 2.0. Zgodność obejmuje macOS 10.14 lub nowszy, Windows 10 lub nowszy oraz iOS. Przed wyjazdem trzeba zatem uwzględnić dostępny port i dołączony przewód. Ableton Live Lite znajduje się w zestawie, co daje podstawowe środowisko do nagrywania i pracy z materiałem, bez konieczności dokupowania programu na start.

Ograniczenia przy wyborze

Jedno wejście instrumentalne przesądza o wąskim zakresie zastosowań. Brak wejść mikrofonowych wyklucza bezpośrednie podłączenie mikrofonu pojemnościowego lub dynamicznego, a brak wejścia liniowego ogranicza podłączanie źródeł o takim poziomie sygnału. Nie ma też MIDI, ADAT, S/PDIF ani innych wymienionych połączeń cyfrowych. Przy rozbudowie stanowiska lub nagrywaniu kilku źródeł równocześnie potrzebny będzie interfejs z większą liczbą wejść.

Przy wspólnym biurku kompaktowa obudowa i pojedyncze wejście oznaczają prostsze stanowisko, lecz także brak możliwości rozbudowy o dodatkowy mikrofon bez zmiany interfejsu. Z kolei brak wyjść liniowych ma znaczenie przy planowaniu odsłuchu przez monitory studyjne. Jam X najlepiej pasuje więc do nagrań instrumentalnych prowadzonych przez słuchawki, z komputerem lub zgodnym urządzeniem mobilnym.

Wartość urządzenia

Apogee Jam X plasuje się w średnim segmencie cenowym. Zasilanie USB, metalowa obudowa, kompresor analogowy, monitoring bezpośredni i konwersja do 96 kHz / 24 bit składają się na zestaw funkcji dla osoby potrzebującej małego interfejsu do pojedynczego instrumentu. W tej klasie ograniczeniem pozostaje brak wejścia mikrofonowego oraz wyjść liniowych. Przy nagrywaniu gitary lub innego instrumentu bez mikrofonu jego wyposażenie jest bardziej ukierunkowane niż uniwersalne.
